modèle WS3600 de la marque LA CROSSE TECHNOLOGY

Elle mesure la pression atmosphérique, la température intérieure et l'humidité intérieure de la pièce dans laquelle elle se trouve. Elle reçoit également par ondes hertziennes les relevés des sondes externes.

Un large écran LCD équipé d'un rétro-éclairage affiche :

- l'heure radio-piloté

- les relevés météo intérieurs (pression atmosphérique, température intérieure et humidité intérieure)

- les relevés météo extérieurs de l'anémomètre (vitesse et direction du vent), du pluviomètre (quantité de pluie recueillie) et du thermo-hygro (température extérieure et humidité extérieure). Les relevés météo extérieurs se font automatiquement toutes les 32 secondes (si la vitesse du vent est > à 10 m/s) sinon toutes les 128 secondes.

L'écran tactile permet d'afficher une multitude de données :
La station météo est distante du thermo-hygro transmetteur d'environ 8m. Seul le mur en brique de la maison les sépare. Elle est branchée sur secteur par un adaptateur électrique AC/DC (mais est également alimentée par piles en cas de coupure de courant). Elle est posée sur un bureau à côté de l'écran de mon ordinateur pour pouvoir relier les deux appareils facilement.

Remarque : Transmission des relevés "brouillée" par les ondes émises par la télévision

La station est située à proximité d'une TV. Dès que cette dernière est en marche, la communication par ondes avec le thermo-hygro transmetteur est brouillée : les données externes (température extérieure, humidité extérieure, précipitations, vitesse et direction du vent) ne s'affichent plus sur la station et par conséquent ne sont pas enregistrées. Il existe donc parfois des "trous" dans les tableaux de données correspondant à la période où la TV est en marche; mais comme il s'agit d'une TV d'appoint (la TV principale est dans une autre pièce à l'autre bout de la maison) cela n'arrive qu'occasionnelement et on peut très bien "lisser" les données sur une période courte sans perturber fondamentalement les calculs de moyennes. J'ai essayé de déplacer la station dans toute la maison mais rien n'y fait : la TV crée carrément un écran (sans jeu de mots !) entre le thermo-hygro transmetteur et la station. Il me reste 2 solutions, soit déplacer la TV à un autre endroit de la maison (ou ne plus la regarder !) ou établir une relation filaire entre la station et le thermo-hygro transmetteur (comme je l'ai fait..!!)



Transfert des données sur ordinateur



Les données météo de la station peuvent être visualisées et sont stockées l'ordinateur. Pour cela :

1. il faut installer le programme HeavyWeather Pro 3600 sur l'ordinateur (le CD Rom est fourni avec la station). On peut également le télécharger gratuitement sur le site heavyweather.info

2. la station est reliée à l' ordinateur sur un port COM grâce au câble série fourni.
3. (assurez vous que votre ordinateur ai un port pour la liaison station/ordi),pour ma part j'ai été obligé de mettre une carte DSERIAL-PCI-RS-232 .
4. Une fois la station connectée à l'ordinateur, il suffit d'ouvrir le programme “HeavyWeather Pro 3600 ” : toutes les données affichées sur la station de base, à savoir vitesse et direction du vent, précipitations, pression relative, températures et humidités intérieures et extérieures, point de rosée, température ressentie (Windchill) sont simultanément transférées sur l'ordinateur.

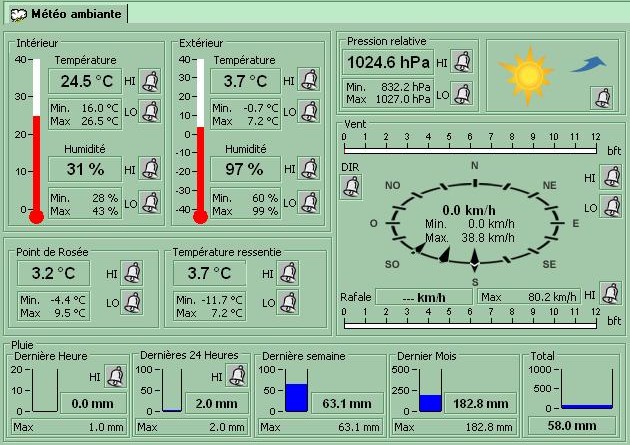

voici une vue  de votre station sur l'écran

J'exploite les données avec le logiciel:
WsWin32 acheté sur le site allemand http://www.pc-wetterstation.de/

Ce programme récupère les données de Heavyweather et les exploite en donnant une multitude de tableaux, graphiques, diagrammes... qu'il vous est facile de paramêtrer avec son tableau de bord et suivant l'emplacement de la station.

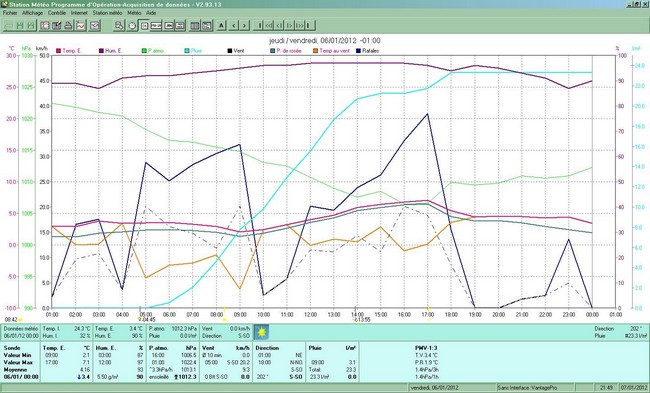

voici un graphique :

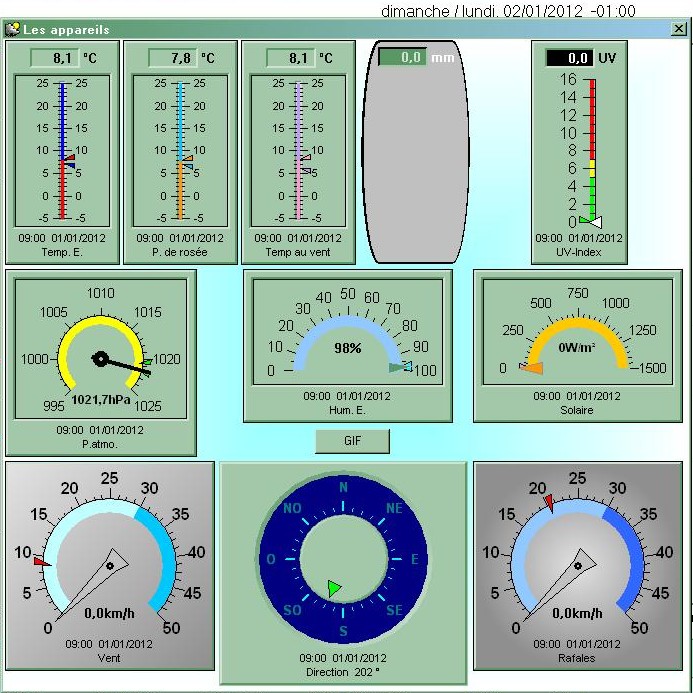

et les  appareils  visibles sur votre écran,


Ce tableau d'appareils est réalisé en ayant coché la case :
  dans "emplacement de la station" "choisir sa station" vantage pro plus et ayant  coché la ligne "sans station".

--__--__--__--__--


Un   autre logiciel de  traitement de données Skin2800,téléchargé sur le site de Méteo Epegard (après s'être enregistré),

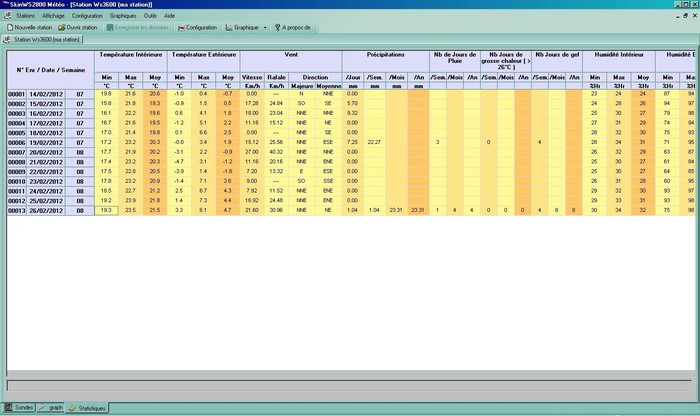

Voici un exemple de tableaux

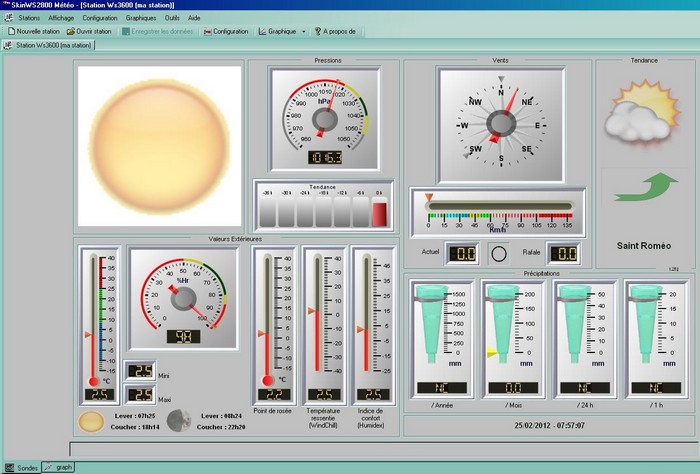

 et un exemple d'instruments vu sur votre écran




Mettre vos données sur Internet,


Plusieurs posibilités d'envoi vers votre site web

 1) par l'intermédiaire d'un ftp-uploader d'un site Allemand (que j'ai acheté et avec lequel je fais mes envois)
ou
par l'intermédiaire d'un autre ftp-uploder d'un autre site Allemand (payant également)

Dans ces deux cas il faut que votre logiciel d'acquisition HeavyWeather , votre logiciel de traitement de données Wswin ou Skin2800,ou..?? soient activés en permanence pour que le ftp-uploader prenne en compte les données afin de les exporter.

 L'un  comme  l'autre,il faut que votre Hébergeur vous  donne  l'autorisation d'exporter vos données pour les transférer sur votre site (ce n'est pas le cas pour certains).

2) En  vous inscrivant sur un site de météo, (il y en a plusieurs) météociel, awekas, prévimeteo,etc.... qui vous donnent la posibilité de mettre une page d'instruments sur votre site tout en faisant l'acquisition de vos données (après avoir paramêtré vos logiciels....!!  Wswin   ou Skin 2800 ou ..???.

_-_-_-_-_-_-_-_-_-

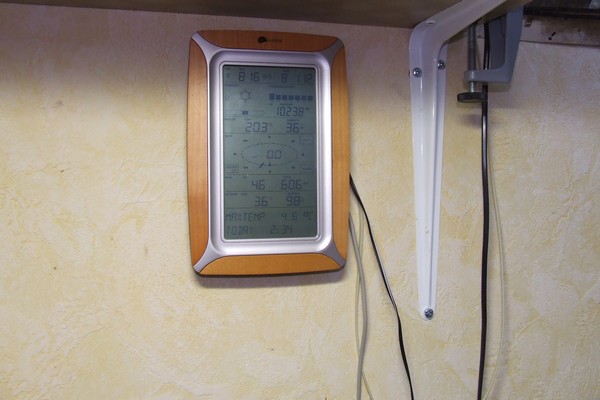

INSTALLATION   INTERIEUR :


Ma station WS3600 est reliée au thermomêtre par une liaison  filaire inclus avec la station et ensuite
au pc .





INSTALLATION EXTERIEUR :

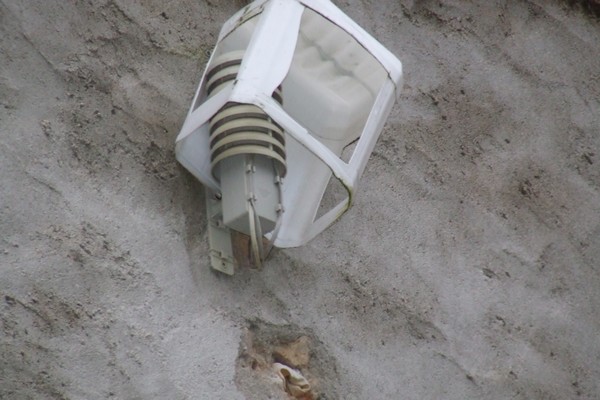

Le transmetteur extérieur de température et d’hygrométrie (le cache est tombé..!!) coté Nord ,mais remis depuis..!

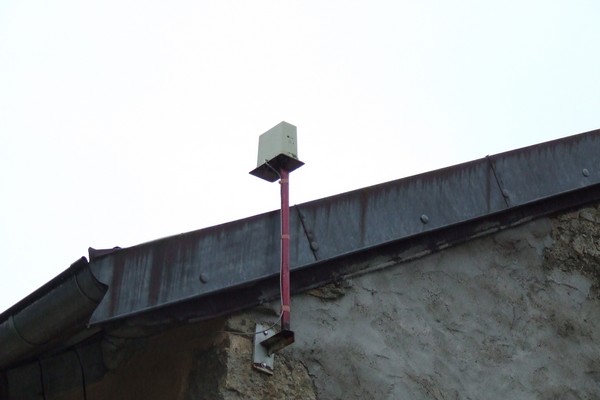

Le pluviomêtre alimenté par le thermomètre exterieur.(le câble reliant les transmetteurs entre eux )

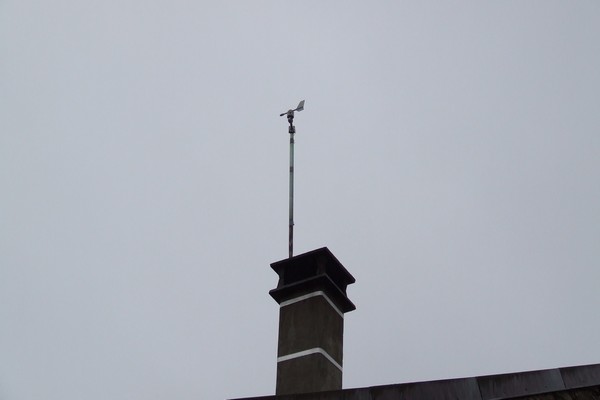

L'anémomètre ,alimenté par le thermomètre exterieur.(le câble reliant les transmetteurs entre eux )

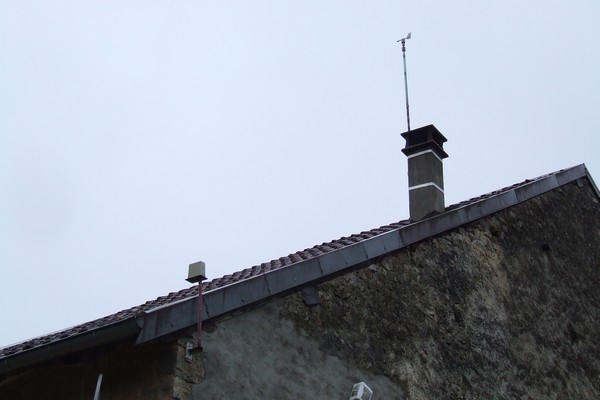

L'ensemble



Pour compléter mes données j'ai aussi:

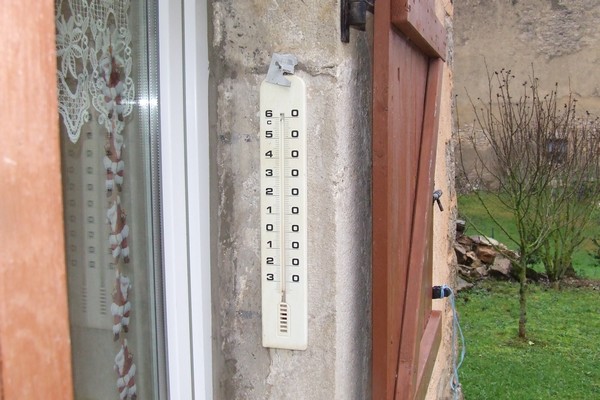

Un Thermomêtre coté EST à l'abri du vent du nord

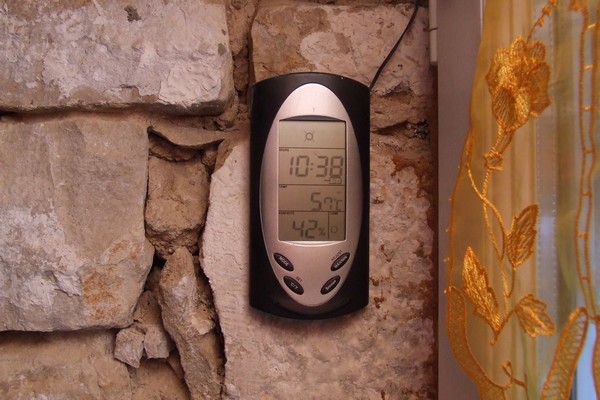

Une mini station coté sud

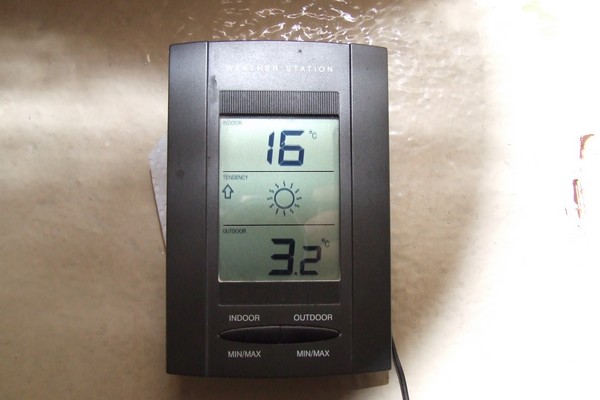

Une mini station coté ouest

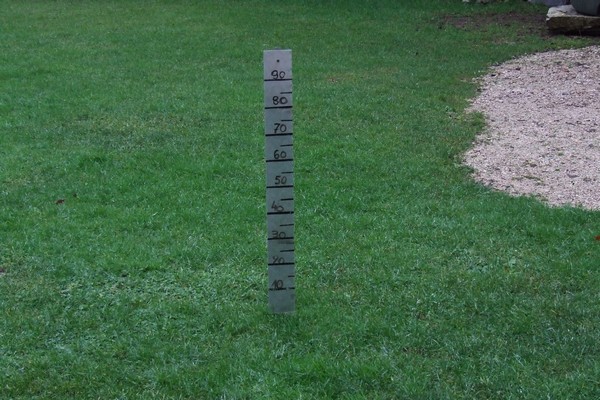

-et pour finir ma règle pour voir la hauteur de neige depuis ma maison.
